波紋管補償器圖片詳細解讀

文章來源：http://www.cnsmq.com.cn 發布時間：2020-11-29 瀏覽次數：79

相信查找波紋管補償器圖片的朋友，大多數都是想知道波紋管補償器究竟是什么樣的產品。

或者您沒見過波紋管補償器圖片和實物，要么您就是分不清楚什么是真正的波紋管補償器（它和不銹鋼金屬軟管接頭有些相像）

下面我們會通過圖片結合文字說明的方式讓您清楚的認識什么是不銹鋼波紋管補償器。

由于波紋管補償器的產品型號很多，我們這里只做最常見的波紋補償器型號種類的介紹，需要進一步了解的朋友可在我們網站產品中心里查看。

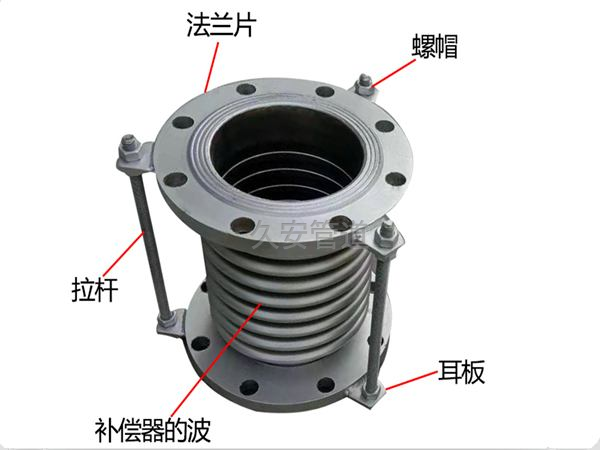

產品名稱:不銹鋼金屬補償器常用補償器為8個波,也有6個，5個，4個，3個，2個波的，長的還有10幾到20幾個波不等，補償器的長度可以根據親們的要求定做。

常用補償器管胚和法蘭片承受壓力為法蘭常用材質有碳鋼的，201和304的，價格詳情請咨詢客服決定補償器價格的因素主要有:管胚材質,法蘭片的厚薄，補償器的配件材質，以及完工后是否試壓檢漏。

下面是波紋管補償器圖片展示都是些常見的種類

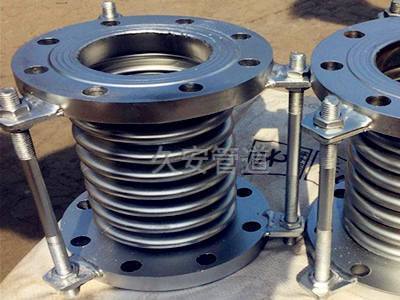

1、軸向型內壓式波紋補償器(ZN)舉例：0.6TNY500TF表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器，當然內壓式的還有不銹鋼波紋補償器。

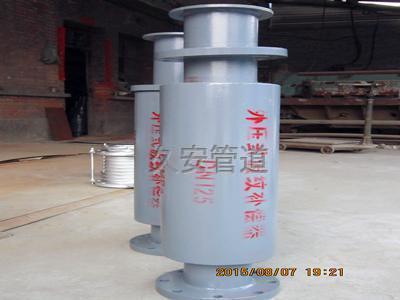

2、軸向型外壓式波紋補償器(ZW)舉例：0.6TWY500×8JB表示：公稱通徑為500mm，工作壓力為0.6MPa(6kg/cm2)波數為8個，不銹鋼管連接的軸向型外壓式波紋補償器。

注：疏水口的設置按用戶要求。

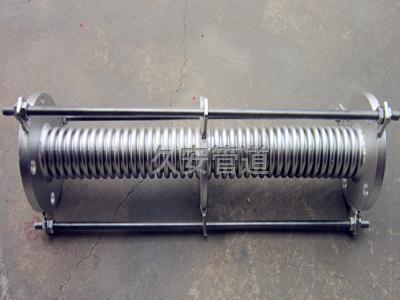

3、軸向復式波紋補償器(ZF)舉例：0.6FS100×20F表示：工作壓力為0.6MPa，通徑DN=100mm，波數為20，法蘭連接的復式波紋補償器。

4、軸向復式拉桿波紋補償器(FL)舉例：0.6FSL200×12J表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。

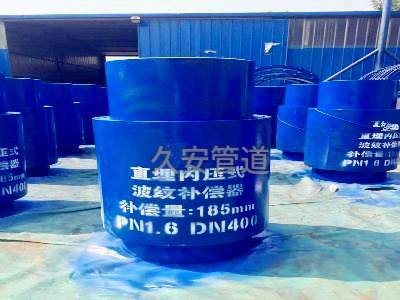

5、直埋式內壓波紋補償器(ZMNY)舉例：1.6ZMS200×6J表示：工作壓力為1.6MPa，公稱通徑為200mm，波數為6波，接管連接的直埋式>波紋補償器。

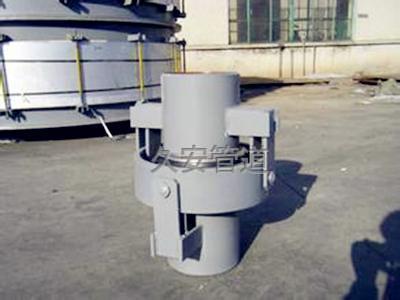

6、萬向鉸鏈波紋補償器(WJ)舉例：0.6WJY500×4F表示：工作壓力為0.6MPa，公稱通徑為500mm，波數為4，碳鋼法蘭連接的萬向鉸鏈波紋補償器。

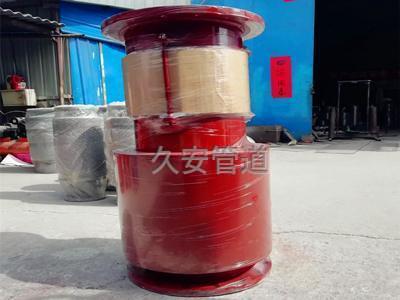

7、直管壓力平衡式波紋補償器（ZP）舉例：0.6ZYP500×8/6－JB表示公稱通徑為500，工作壓力為0.6MPa，大波紋管為8個波，小波紋管為16個波，連接形式為不銹鋼接管連接的直管壓力平衡式波紋補償器。

8、曲管壓力平衡式波紋補償器示例：0.25QYP700×8/4JB表示：公稱通徑為φ700mm，工作壓力0.25Mpa，波數為8/4，不銹鋼接管連接的曲管壓力平衡式波紋補償器

9、內外壓力平衡式波紋補償器(NP)舉例：1.6NP200*8j表示：工作壓力為1.6Mpa，通徑DN=200mm，波數為8，接管連接的內外壓平衡式波紋補償器。

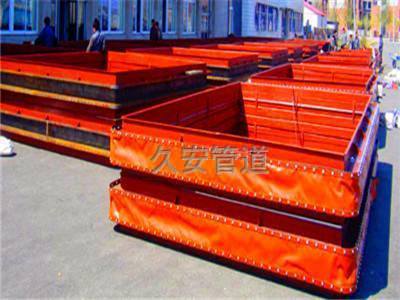

10、非金屬柔性補償器(FJ)示例：

(1)FXDA4500×4000F400表示方形非金屬補償器，長期工作≤100℃，內壁為4500×4000mm，法蘭連接，產品長度400mm(2)YXDB800F250表示圓形非金屬性補償器，長期工作≤200℃，內徑為DN800mm，法蘭連接的補償器，長度為250mm

上面基本上每種型號的波紋管補償器圖片都有展示，如果您有產品需要采購歡迎咨詢久安波紋補償器廠家。
